運行電壓下的交流泄漏電流

試驗?zāi)康?

在交流電壓作用下，避雷器的總的泄漏電流包含阻性電流(有功分量)和容性電流(無功分量)。在正常運行情況下，流過避雷器的主要電流為容性電流，阻性電流只占很小一部分，約為10%--20%左右。

此項試驗可以檢查閥片老化、避雷器受潮、內部絕緣部件受損以及表面嚴重污穢等缺陷(容性電流變化不多，而阻性電流卻大大增加)。測量交流泄漏電流及其有功分量是現場監測避雷器的主要方法。

試驗周期

新安裝的110kV及以上的避雷器，投運后3個月測量一次;半年測量一次;運行一年后，每年雷雨季節前測量一次。

試驗儀器

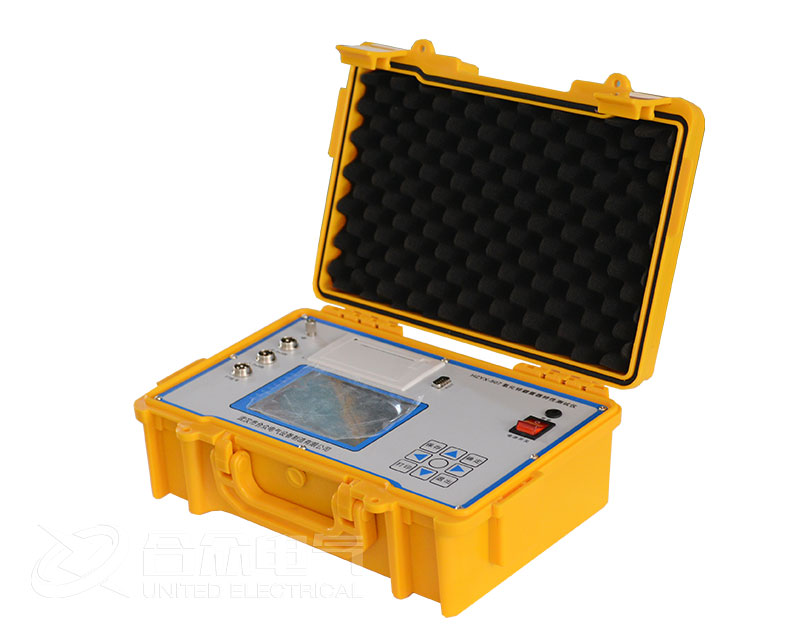

無間隙金屬氧化物避雷器測試儀。

試驗標準

測量運行電壓下的全電流、阻性電流或功率損耗，測量值與初始比較，有明顯變化時應加強監測。

阻性電流增加1倍時(即有功分量)，應停電檢查。(一般當阻性電流增加30%~50%時，要加強監測)。

試驗安裝注意

選取電壓信號時，先查電壓互感器的二次端子號:(最好是二次人員配合)，只能從計量或測量端子引，千萬不能從保護端子引，以免誤動作。

測出參數后，電壓引線一定要先拔互感器側的端子，再拔面板上的端子，否則，下雨天，先拔后者而前者未拔易短路。

雷雨前或遠方有雷云時，立即停止試驗，即便是最后一組的最后一相。

拆完電壓電流線后再拆地線，否則可能感電挨打。
