絕緣電阻試驗標準及要求

1、絕緣電阻值不應低于產品出廠試驗值的70%；

2、比較時絕緣電阻值應換算至同一溫度換算系數：A=1.5^K/10(式中K系溫度差，℃)

當實測溫度在20℃C以上時：R₂₀=AR_t

當實測溫度在20℃以上時：R₂₀=R_t/A

式中：

R_20--校正到20℃時的絕緣電阻值，MΩ；

R_t--實測溫度下的絕緣電阻值，MΩ。

3、變壓器電壓等級為35KV及以上，且容量在4000KVA及以上時，應測量

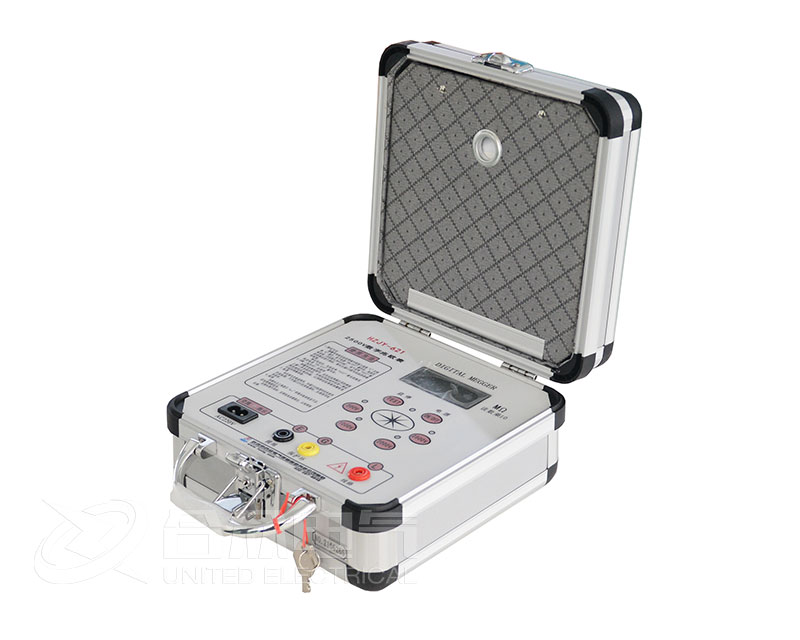

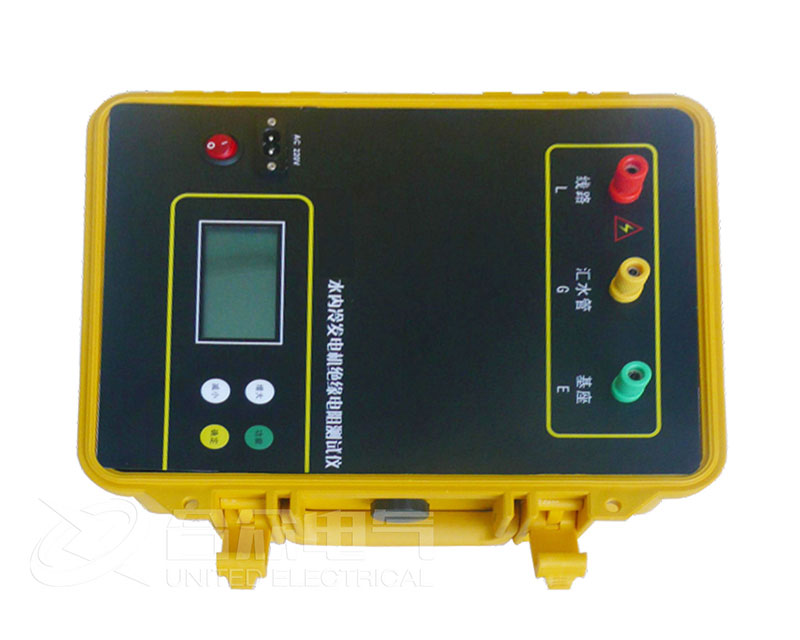

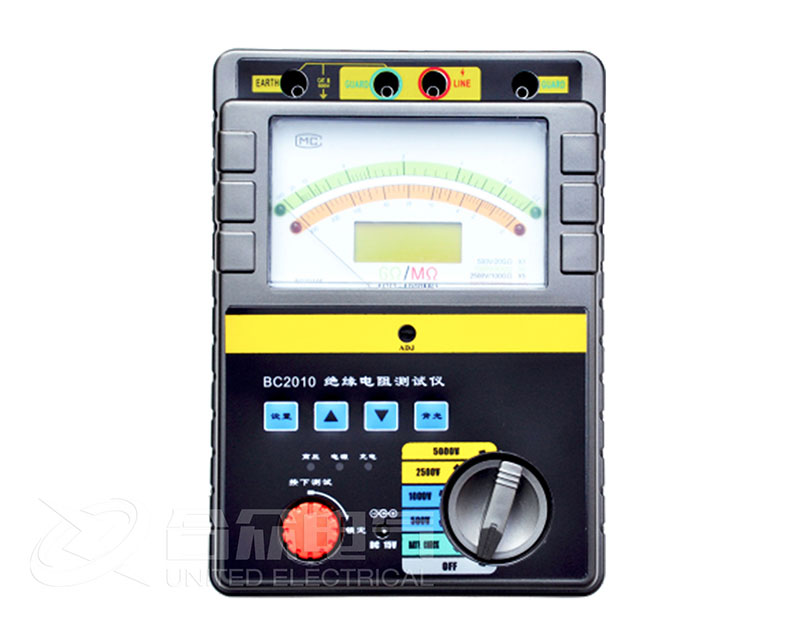

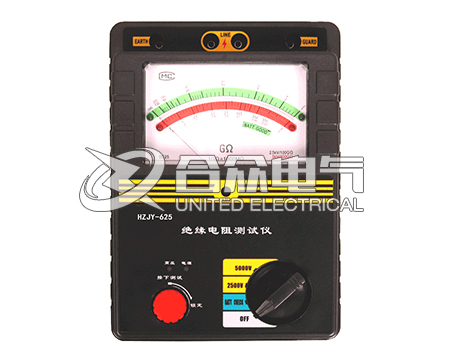

吸收比--K=R60S/R15S，即測量到60秒與15秒時兆歐表顯示的絕緣電阻讀數的比值；

當變壓器電壓等級為220KV及以上，且容量在120MVA及以上時，應測量

極化指數--8 =R10min/R1min，是兆歐表測量到10分鐘與1分鐘時兆歐表顯示的絕緣電阻讀數的比值；

吸收比和極化指數不用進行溫度的換算。

規程規定：一般情況下，與初始值(產品出廠試驗值)或上次測試值相比應無明顯變化，沒有初始值參考時，吸收比在常溫(10~40℃ )下應不小于1.3，極化指數應 不小于1.5。

絕緣電阻試驗注意事項

試驗前應將同一側各相繞組短路，并與中性點引出端連在一起可靠接地，否則會對測量結果有影響；

剛退出運行的變壓器，應等30min后，使繞組與油溫接近時再測量，以頂層油溫作為繞組溫度，各次測量時的溫度應盡量接近，并盡量在溫度低于50℃時進行測量；

封閉式電纜出線或GIS(國際上稱為“氣體絕緣金屬封閉開關設備”)出線的變壓器、電纜、GIS側繞組可以在中性點直接測量；

新注油或換油的變壓器應待油靜置5~6h氣泡全部逸出后再進行測量。

當讀取15s或1min兆歐表實測值時，測試吸收比和極化指數，測試應連續一次性完成，讀取數值中途不應間斷測量。
