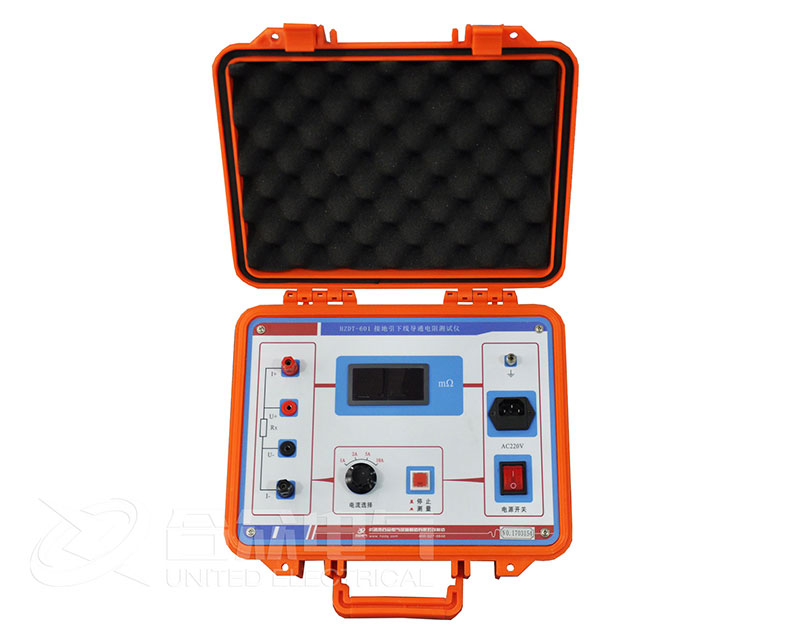

接地引下線導通測試儀分辨率為1mΩ，準確度不低于1.0級。我公司依據此標準研制的接地引下線導通測試儀是一種自動化程度很高的便攜式測試儀，專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。該儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器。

接地引下線導通測試儀使用操作方法

接地引下線導通測試儀按使用說明書接線圖接線，接地導通測試儀附帶兩根測試線，一根紅色50米的線在線盤上，在大的叉子接在紅色接線柱I+，小的叉子接在紅色接線柱U+，一根黑色5米的線上大的叉子接在黑色接線柱I-，小的叉子接在黑色接線柱U-。

先找出與地網聯接合格的引下線作為基準點。

使用接地引線導通測試儀自配的兩根測量線（50米、5米）一端插入儀器接線座，帶有測試鉗的一端夾到基準點和被測點（其中黑色測試線夾在基準點，紅色測試線夾在各個被測試點上）。

為了使測出數據的正確性，請盡量處理好被測點的接觸面的干凈。

接線檢查確認無誤后，接入220V交流電，合上電源開關，儀器設備進入開機狀態。

彈起“測量” 鍵，屏幕中間的顯示區顯示測量的電阻值即為導通電阻值，單位為mΩ。

設備測試結束，查看測試數據；

測試完成，關掉電源，將測試線夾收好，放入附件包內。

接地引線導通測試儀試驗注意事項

1、使用儀器前請仔細閱讀說明書，按照說明書上正確的接線方法接線。

2、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

3、儀器在使用中必須可靠的接地。

4、更換保險管和配件時，請使用與本儀器相同的型號。

5、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
