繼電保護測試儀的使用說明。（繼電保護測試儀本儀器之使用可同時參考水利電力部電力生產司編《保護繼電器檢驗》水利電力出版社一書）。

  1、繼電保護測試儀測量：可作單獨的電壓、電流源使用，但同時須注意各項輸出功率，以免損壞本儀器（不可用來啟動電機）；具體操作按（四）進行。

  2、繼電保護測試儀過量程、欠量程：測量各種繼電器的動作值、返回值及觸點動作時間、返回系數（包括電壓和電流繼電器）。過量程是指以繼電器觸點合上為動作值的繼電器，欠量程是指以繼電器觸點分開為動作值的繼電器，具體操作步驟如下：

  （1）繼電保護測試儀繼電器的動作值、返回值、返回系數的測量：

  按照前面（四）來輸出電源，選擇T3至○狀態。將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動，（可通過指示燈來判定），X1顯示其動作值，并記錄。繼續調節T4至該繼電器額定值后，然后緩慢調節T4至該繼電器返回，X1顯示其返回值，并記錄。用返回值除以動作值乘以100％即可算出返回系數。

  （2）繼電保護測試儀繼電器的時間測量：

  按（四）來輸出電源，選擇T3至○狀態。將同步開關旋至ON，緩慢調節T4旋鈕直至該繼電器啟動并調至額定值。選擇T3至繼電器的觸點狀態，通過轉換同步開關，就可測得繼電器的時間（X2顯示時間）。注意測時間前需對毫秒表清零，合閘開關在斷開狀態。同步開關與觸點狀態對應關系為：

  Ⅰ、Ⅲ狀態，同步開關由OFF狀態旋至ON狀態。

  Ⅱ、Ⅳ狀態，同步開關由ON狀態旋至OFF狀態。

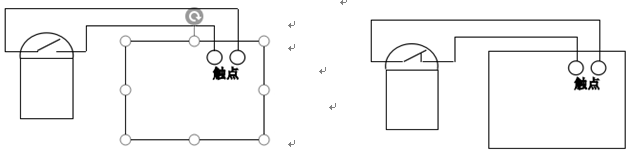

  繼電保護測試儀觸點接線如下
