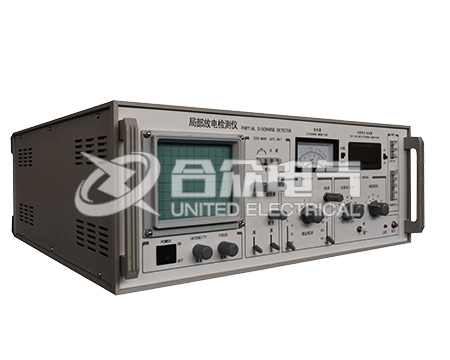

HZJF-121型局部放電檢測儀是武漢市合眾電氣新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、開關柜、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量、產品的型式試驗、絕緣的運行監督等。

  一、產品特點：

  局部放電檢測儀的檢測靈敏度高，試樣電容復蓋范圍大，適用被試品范圍廣，輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示。指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。本儀器是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。

  二、工作原理

  若試品在試驗電壓下產生局部放電時，經耦合電容產生脈沖電流，由輸入單元拾取得脈沖訊號，經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后，在示波屏的橢圓掃描基線上顯示出放電脈沖，同時也送到脈沖峰值表(對數表)顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間，并在這段時間內將顯示屏的顯示加亮，寬度與位置可以改變，進一步加強了抗干擾能力。

  三、注意事項

  1.局部放電檢測儀在試驗開始加壓以前，必須全面檢查線路，確保線路沒有接錯，接地線與接地體牢固連接。若連接不牢或有斷線情況，有可能引起人身和設備事故。

  2.應避免將連接線尖端暴露在外。如果連接線尖端暴露在外，尖端電暈放電，特別是在電壓等級較高的局部放電試驗中，會非常危險。為防止尖端電暈放電，必要時要加粗高壓連接線，及加裝防電暈罩來減小因場強過高引起的電暈放電。需要注意的是屏蔽罩不能與試品的瓷裙相接觸。

  3.一般情況下，試驗過程中被試品在耐壓、預升壓時局部放電量都比正常值大很多，此時儀器的儀表必然會超出滿刻度。為防止儀器損壞，應將儀器的增益粗調旋鈕逆時針旋轉一檔或更多檔，以不超出滿刻度為標準。當電壓降至測量電壓時，再將增益粗調開關順時針旋轉一檔或更多檔，以便記錄測量值。

  4.電量發生器校正完畢后，從高壓端脫離并關閉電源開關。儀器的增益細調旋鈕不可再調。

  5.局部放電檢測儀試驗完畢后，必須對整個測試系統再進行一次復查校正，驗證是否與試驗前所校正出的刻度系數相等，以免測試儀器或其它環節在試驗過程中發生故障而造成測試結果不正確。

武漢市合眾電氣設備制造有限公司是專業生產電力檢測、試驗設備的公司，產品在行業內享有很高聲譽，獲得行業多項榮譽。且公司具有自主出口權，產品遠銷東南亞。
