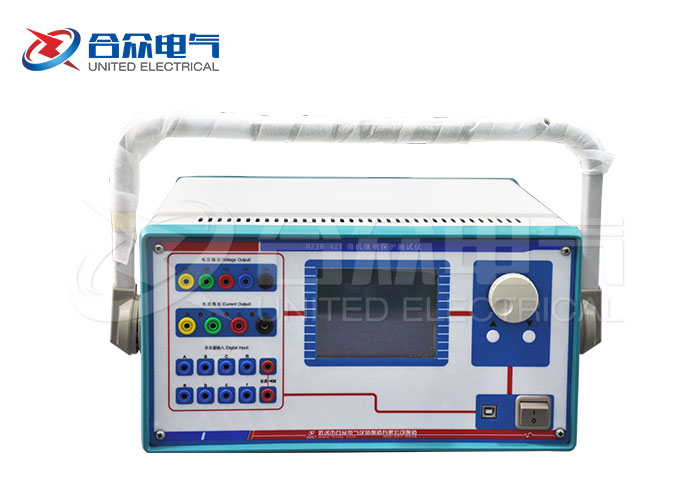

電力試驗設備一般都自帶Windows系統，能實現工控機的一些操作。但其實除了用自帶系統操作，有些電力試驗設備還可以外接PC機操作。那么合眾電氣專家介紹一款產品舉例，微機繼電保護測試儀外接PC機操作說明。

  ■外接PC機操作

  首先從光盤中將“繼保”測試軟件復制到電腦中，拖“繼?！眻D標至桌面，建立快捷方式；

  將專門配置的通訊線（3芯）將筆記本電腦或臺式電腦的串口COM1和測試儀后面板上的通信口相連接。有些筆記本電腦沒有串口，需先將USB口轉換成串口COM1，再通過通信線連接至測試儀通信口；

  閉裝置本機上的所有軟件功能試驗?zāi)K，直接在外接的電腦上進行操作，測試儀將完全由外接的電腦控制；

  外接電腦上的操作功能，除了界面上的軟件版本可能不同外，其功能與單機軟件完全相同。
  ■ 外接PC機的硬件要求

  PC機至少應具有Pentium 200或K6 - 200以上，16M內存，顯示器分辨率能達800x600以上，能運行Windows95、Windows98、Windows Me、Windows XP操作系統的筆記本電腦或臺式電腦。

  ■ 硬件連接

  關閉測試儀和PC機電源，用9芯通信電纜將PC 機串口1與測試儀之PC機通信口連接，然后打開測試儀和PC機電源。

  ■ 測試儀軟件進入PC通信狀態

  打開測試儀電源后，軟件進入單機操作界面，在測試儀操作主菜單上選“PC通訊”按下旋鈕即進入PC機通信狀態。

  ■ 測試儀軟件從PC通信狀態退回到單機操作狀態

  在PC機通信狀態，按下旋鈕3秒鐘后，軟件自動退回到單機操作界面。

  ■ 啟動PC機軟件

  啟動PC機，運行Windows 操作系統，將顯示器分辨率設為800x600以上；打開“繼保測試軟件”文件夾，進入各項子功能中即可進行各項試驗。

  ■ 外接PC機操作軟件說明

  請參閱第二部分“繼保軟件操作說明”。
