電力系統中的高壓電氣設備，除了承受長期的工作電壓外，在運行過程中還可能承受短時的雷電壓和操作過電壓的作用，沖擊電壓試驗就是用來檢驗各種高壓電氣設備在雷電壓和過電壓作用下的絕緣性能或保護性能。  

  沖擊電壓發生器的同步特性，沖擊電壓發生器波形要求

  國標GB/T16927.1和新版IEC60060-1ED.3.0標準規定，標準雷電波形是1.2(1±30%)/50ps(1±20%)，標準操作波波形是250(1±20%)/2500us(1±60%)。在實際的沖擊電壓試驗中，沖擊電壓發生器的輸出波形受試品特性及環境影響程度較大，導致波頭更短或波尾更短等等。

  因此，為了得到符合標準規定的有效波形，必須對沖擊電壓發生器的有關參數進行設置，這往往給發生器的同步帶來了困難，即在正常的情況下，中間球隙往往不能連續擊穿，影響了電容的串聯放電通路，因此要可靠地實現各電容的串聯放電，得到符合標準的沖擊電壓波形，有必要對同步問題進行研究。

  球距同步范圍試驗

  放電球隙的同步特性是影響沖擊電壓發生器模擬瞬態過電壓性能的關鍵因素。沖擊電壓發生器的放電球距具有一定的同步范圍Td，合格的同步范圍可以保證試驗中設置不同的放電球距時，發生器本體18對放電球能在合適的電壓范圍內同步放電。

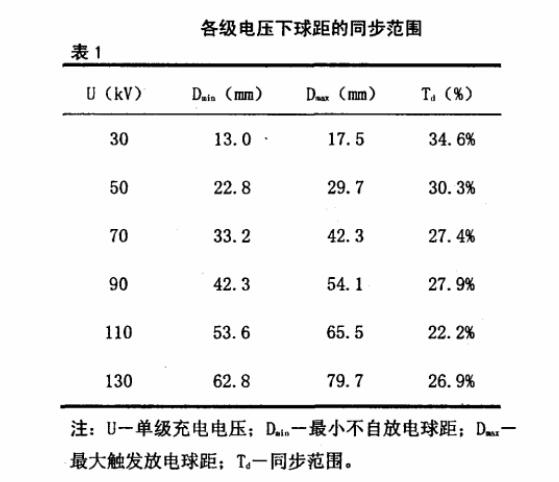

  為了對各級沖擊電壓下球距的同步特性進行研究，試驗中采用逐級升高電壓，尋找各級放電電壓下對應的最大觸發放電球隙max和最小不自放電球隙Dmin， 每點均進行放電范圍試驗， 并按式計算其同步范圍， 各級電壓下對應的Dmax和Dmin及同步范圍見表1。

  從表1可以看出，沖擊電壓發生器在各級電壓下的同步范圍均在20%以上，各級沖擊電壓下球距均有較好的同步特性，可以滿足沖擊試驗的要求。
