充氣式無局放試驗變壓器對比油浸式試驗變壓器有其優點，并且因?yàn)闊o(wú)局放的特點，備受電氣行業青睞。那么充氣式無局放試驗變壓器的工作原理是什么樣的呢？下面和武漢合眾電氣一起來看看。
  充氣式無局放試驗變壓器工作原理

  把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入YDQW試驗變壓器初級繞組，根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高壓可經外接高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的1.41倍。

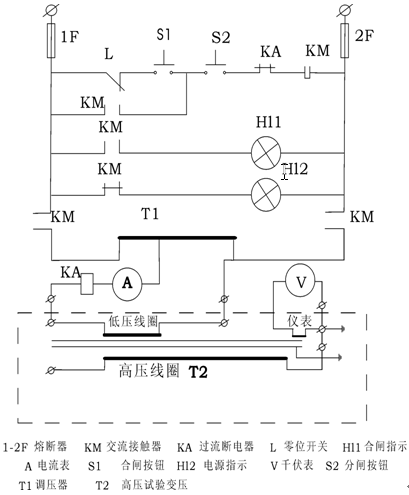

  控制線路圖

  普通操作臺線路圖如下：

  上面是充氣式無局放試驗變壓器的核心原理和控制線路圖，如果對充氣式無局放試驗變壓器有需求的，只需撥打我們的電話。
