接地電阻與接地阻抗的區別

接地電阻的概念只適用于小型接地網;隨著接地網占地面積的加大以及土壤電阻率的降低,接地阻抗中感性分量的作用越來越大,大型地網應采用接地阻抗設計。

接地電阻測量方法通常有以下幾種:兩線法、三線法、四線法、單鉗法和雙鉗法。各有各的特點,實際測量時,盡量選擇正確的方式,才能使測量結果準確無誤。常用的接地電阻測試具體操作方法如下：

第一種，兩線法條件:必須有已知接地良好的地,如PEN等,所測量的結果是被測地和已知地的電阻和。如果已知地遠小于被測地的電阻,測量結果可以作為被測地的結果。適用于:樓群稠密或水泥地等密封無法打地樁的地區接線:E+ES接到被測地,H+S接到已知地。

第二種，三線法條件:必須有兩個接地棒:一個輔助地和一個探測電極。各個接地電極間的距離不小于20米。原理是在輔助地和被測地之間加上電流,測量被測地和探測電極間的電壓降,測量結果包括測量電纜本身的電阻。適用于:地基接地,建筑工地接地和防雷接地。接線:S接探測電極,H接輔助地,E和ES連接后接被測地。

第三種，四線法基本上同三線法在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替代三線法測量時E和ES必須單獨直接連接到被測地。該方法是所有接地電阻測量方法中準確度最高的。

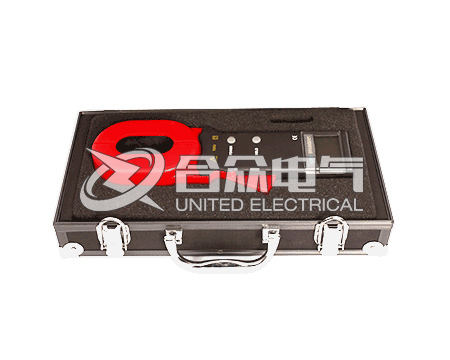

第四種，單鉗測量測量多點接地中的每個接地點的接地電阻,而且不能斷開接地連接防止發生危險。適用于:多點接地,不能斷開連接,測量每個接地點的電阻。接線:用電流鉗監測被測接地點上的電流。

第五種雙鉗法條件:多點接地,不打輔助地樁,測量單個接地。接線:使用指定的電流鉗接到相應的插口上,將兩鉗卡在接地導體上,兩鉗間的距離要大于0.25米。

接地電阻測試中，對于接地電阻測試儀表的要求：

(1)接地電阻的測量工作有時在野外進行,因此,測量儀表應堅固可靠,機內自帶電源,重量輕、體積小,并對惡劣環境有較強的適應能力。

(2)大于20dB以上的抗干擾能力,能防止土壤中的雜散電流或電磁感應的干擾。

(3)儀表應具有大于500kW的輸入阻抗,以便減少因輔助極棒探針和土壤間接觸電阻引起的測量誤差。

(4)儀表內測量信號的頻率應在25Hz~1kHz之間,測量信號頻率太低和太高易產生極化影響,或測試極棒引線間感應作用的增加,使引線間電感或電容的作用,造成較大的測量誤差,即布極誤差。

(5)在耗電量允許的情況下,應盡量提高測試電流,較大的測試電流有利于提高儀表的抗干擾性能。(6)儀表應操作簡單,讀數最好是數字顯示,以減少讀數誤差。
