三相過電壓保護器測試是三相組合式過電壓保護器工頻放電電壓測試的常用檢測方法，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。給大家介紹TBP三相過電壓保護器測試方法。

     三相組合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相復合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。

     三相組合式過電壓保護器（又稱避雷器或 TBP）廣泛用于 35kV 及以下電力系統中，主要用于保護發電機、變壓、開關、母線、電動機、并聯補償電容器組等電器設備的絕緣免受過電壓的損害，對于相間和相地的過電壓都能起到有效的保護作用。

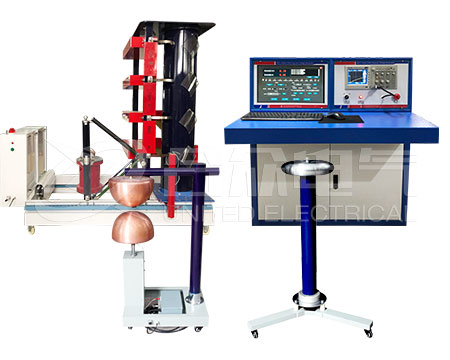

     三相過電壓保護器測試采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。測試儀集工頻高壓電源、測量、控制系統為一體，濃縮在一個鋁合金箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。試驗時，應均勻升壓，從開始升壓至放電，時間控制在3.5~7S為宜。TBP動作后應在0.2s內切斷電源。

     三相過電壓保護器測試次數不少于3次，每?jī)纱螘r(shí)間間隔應不小于10S，工放值取其平均值。工放值與上一次測試值的誤差在620%則視為合格，若因運輸或保管過程異常震動、雙方測試儀器和方法不同等原因造成TBP參數變化超出上述范圍，則不得投入運行。

     三相過電壓保護器測試時，只有間隙放電，其它任何部分不得發生閃絡。

     在對安裝有本保護器的開關柜作耐壓實驗時，必須將保護器的四只接線端頭全部拆除后方可進行。

     三相過電壓保護器測試是三相組合式過電壓保護器工頻放電電壓測試的常用檢測方法，TBPBP三相過電壓保護器測試周期為兩年一次。
