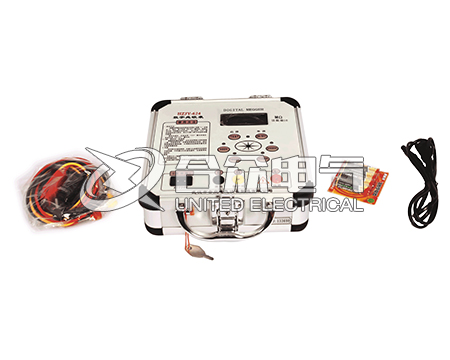

接地電阻測試儀是一種便攜式的接地電阻測量儀，配備有測試所必需的附件。儀表配有兩個鉗口，電壓鉗和電流鉗。電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

  現場的具體測試方法如下：

  (1)在E-E兩個接線柱測量接地電阻時，用鍍鉻銅板短接，并接在隨儀表配來的5m長純銅導線上，導線的另一端接在待測的接地體測試點上。測量屏蔽體電阻時，應松開鍍鉻銅板，一個E接線柱接接地體，另一個E接線柱接屏蔽。

  (2)P柱接隨儀表配來的20m純銅導線，導線另一端接插針。

  (3)C柱接隨儀表配來的40m純銅導線，導線的另一端接插針2。

  接地電阻測試儀測試現在的技術要求

  (1)接地電阻測試儀應放置在離測試點1～3m處，放置應平穩，便于操作。

  (2)每個接線頭的接線柱都必須接觸良好，連接牢固。

  (3)兩個接地極插針應設置在離待測接地體左右分別為20m和40m的位置;如果用一直、線將兩插針連接，待測接地體應基本在這一直線上。

  (4)不得用其他導線代替隨儀表配置來的5m、20m、40m長的純銅導線。 diangon.com版權所有。

  (5)如果以接地電阻測試儀為圓心，則兩支插針與測試儀之間的夾角最小不得小于120°，更不可同方向設置。

  (6)兩插針設置的土質必須堅實，不能設置在泥地、回填土、樹根旁、草叢等位置。

  (7)雨后連續7個晴天后才能進行接地電阻的測試。

  (8)待測接地體應先進行除銹等處理，以保證可靠的電氣連接。

  接地電阻測試儀的操作注意事項

  (1)需在測試儀設置符合規范后，才開始接地電阻值的測量。

  (2)測量前，接地電阻檔位旋鈕應旋在最大檔位即x10檔位，調節接地電阻值旋鈕應放置在6～7Ω位置。

  (3)緩慢轉動手柄，若檢流表指針從中間的0平衡點迅速向右偏轉，說明原量程檔位選擇過大，可將檔位選擇到x1檔位，如偏轉方向如前，可將檔位選擇轉到x01檔位。

  (4)通過步驟(3)選擇后，緩慢轉動手柄，檢流表指針從0平衡點向右偏移，則說明接地電阻值仍偏大，在緩慢轉動手柄同時，接地電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸加快手柄轉速，使手柄轉速達到120轉/分，此時接地電阻指示的電阻值乘以檔位的倍數，就是測量接地體的接地電阻值。如果檢流表指針緩慢向左偏轉，說明接地電阻旋鈕所處在的阻值小于實際接地阻值，可緩慢逆時針旋轉，調大儀表電阻指示值。

  (5)如果緩慢轉動手柄時，檢流表指針跳動不定，說明兩支接地插針設置的地面土質不密實或有某個接頭接觸點接觸不良，此時應重新檢查兩插針設置的地面或各接頭。

  (6)用接地電阻測量儀測量靜壓樁的接地電阻時，檢流表指針在0點處有微小的左右擺動是正常的。

  (7)當檢流表指針緩慢移到0平衡點時，才能加快儀表發電機的手柄，手柄額定轉速為120轉/分。嚴禁在檢流表指針仍有較大偏轉時加快手柄的旋轉速度。

  (8)測量儀表使用后阻值檔位要放置在最大位置即x10檔位。整理好三條隨儀表配置來的測試導線，清理兩插針上的臟物，安全放置。
