耐壓測試儀并非想當然的是測量物質可承受壓力大小的測量?jī)x，這是一個很大的誤區，其實耐壓測試儀是測量物質可承受電壓大小的測量?jī)x。因?yàn)殡娖髟诠ぷ鬟^(guò)程中不但需耐得住額定電壓的大小，還需承受工作過程當中極短時間里大于額定電壓的電壓作用，所以需就電器當中的絕緣材料的耐壓值進行測量，驗證被測量產品裝置的絕緣狀況可否已達到國家在這方面設定的安全標準。一般的耐壓測試儀是由四部分結構構成，即為：





1、升壓部分。
這部分是有升壓和調壓變壓器還有電源開關構成，需要輸入220伏的電壓，在接入至調壓變壓器，隨后使用者調節調壓變壓器就能夠操控升壓變壓器所輸出的電壓值大小。

2、控制部分
這部分是通過報警電路、時間電路和電流取樣構成，當收到啟動信號之后，機器就馬上連同升壓部分的電源。若是被測電流超出之前設定的數值大小，就會立即發出警報來斷開升壓回路。

3、顯示電路

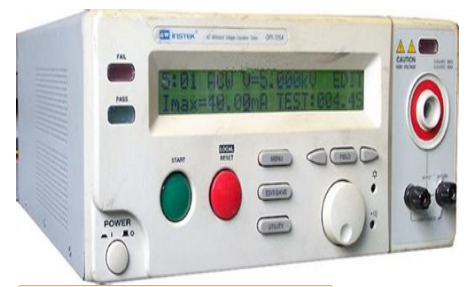

這里的顯示器將會把經由升壓變壓器輸出的電壓值大小顯示出來，這里詳細就包括時間電路的倒計的時間值，還有通過電流取樣部分的電流大小。程控耐壓儀同傳統意義上的耐壓測試儀最大的差異就在升壓部分的工作原理其余部分幾乎沒有什么差異。另外耐壓測試儀具體構件還包括了：1電源開關，2電源插座，3高壓艙 ，4安全開關，5 安全接地 6 3A保險7顯示屏， 8設置盤，9指示燈，10鍵盤，11 打印機。

耐壓測試儀操控者唯有在深刻認識且理解耐壓測試儀的組成部分之后，在輔以精湛的操控技術才可以有效的操控耐壓測試儀，保障被測量電器的安全與使用者的安全。
