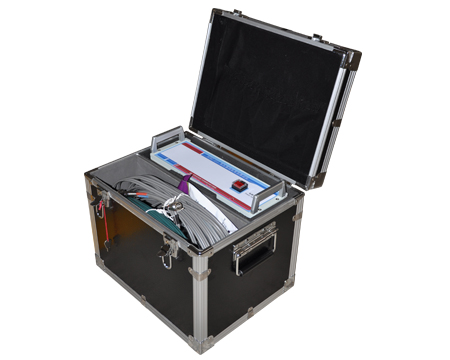

變壓器的電力測試設備的接線相對而言是復雜些的，下面和武漢合眾電氣來看看，變壓器繞組變形測試儀三相△形測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在△形的A相、綠夾子定義為測量，鉗在B相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對三相△形的AB相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在△形的B相、綠夾子定義為測量，鉗在C相上。
  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對三相△形的BC相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在△形的C相、綠夾子定義為測量，鉗在A相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對三相△形的CA相測量接線。

  以上是變壓器繞組變形測試儀三相△形測量接線，如果需要變壓器繞組變形測試儀，撥打合眾電氣400熱線，我們將竭誠為您服務。
