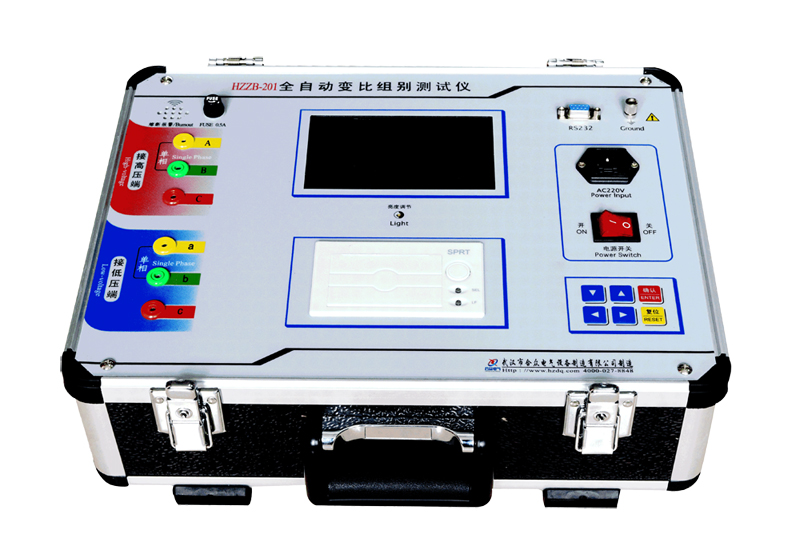

變壓器全自動變比組別測試儀變比調壓比如何設置，和武漢合眾電氣技術專家來看變壓器全自動變比組別測試儀變比調壓比設置實例。

  設置標準變比，進入標準變比設置后，液晶屏顯示如下

  此時按“ → ”鍵選擇數據位，選中的數據反向顯示

  按“↑”“↓”鍵修改數據。
  選中數字后，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。

  選中小數點后，按“↑”“↓”鍵，小數點循環移動。

  按“確認”鍵保存變比后，液晶屏顯示如下

  調壓比的設置方法和標準變比的設置方法相同。

  按“確認”鍵保存調壓比后，返回主菜單

  注意：設置的標準變比為線電壓之比，與QJ35電橋不同，不需要換算！

  變比調壓比設置實例

  例1. 變壓器的電參數為

  接法：Yy

  電壓比：10000V±5×5%/400V

  接法設為：Yy

  標準變比設為：10000/400=25

  調壓比設為： 5.00%

  選擇“開始數據測量”，按“確認”鍵后，顯示如下

  每按“↑”鍵一次，變比增加25.000×5%,即1.25。每按“↓”鍵一次，變比減少1.25。新的標準變比直接顯示在屏上，按確認鍵，即可測量出結果。

  例2. 變壓器的電參數為

  接法：Yy

  電壓比：高壓1分接10500V，2分接10000V，3分接9500V，低壓400V

  接法設為：Yy

  測量1分接時，

  變比設為10500/400=26.250

  調壓比設為：   0.00%

  選擇“開始數據測量”，按“確認”鍵后，顯示如下

  按確認鍵，即可測量。

  測量2分接時，

  變比設為10000/400=25.000

  調壓比設為：   0.00%

  選擇“開始數據測量”，按“確認”鍵后，顯示接法和變比后，按確認鍵，即可測量。

  測量3分接時，

  變比設為9500/400=23.750

  調壓比設為：   0.00%

  選擇“開始數據測量”，按“確認”鍵后，顯示接法和變比后，按確認鍵，即可測量。

  2分接測量完成后，顯示如下

  每次測量完成后，儀器自動保存數據，最多保存30個數據，超過3０后，本次數據存入第30次，第一次數據清除，即先進先出。

  第一行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。第二行為組別。第三行左邊為AB相的變比，第三行右邊為AB相的相對誤差，依此類推。如果測單相變壓器，只有前三行顯示。如果實測變比的相對誤差大于１0 %,顯示“＞１０％”， 如果實測變比的相對誤差小于-１0 %,顯示“<-１０％”。

  按“↑”鍵，查看歷史數據。

  按“←”鍵，進入打印菜單，可打印本次數據，打印全部數據，可清除全部歷史數據。按確認鍵，返回主菜單。
